贴片机器件检测系统

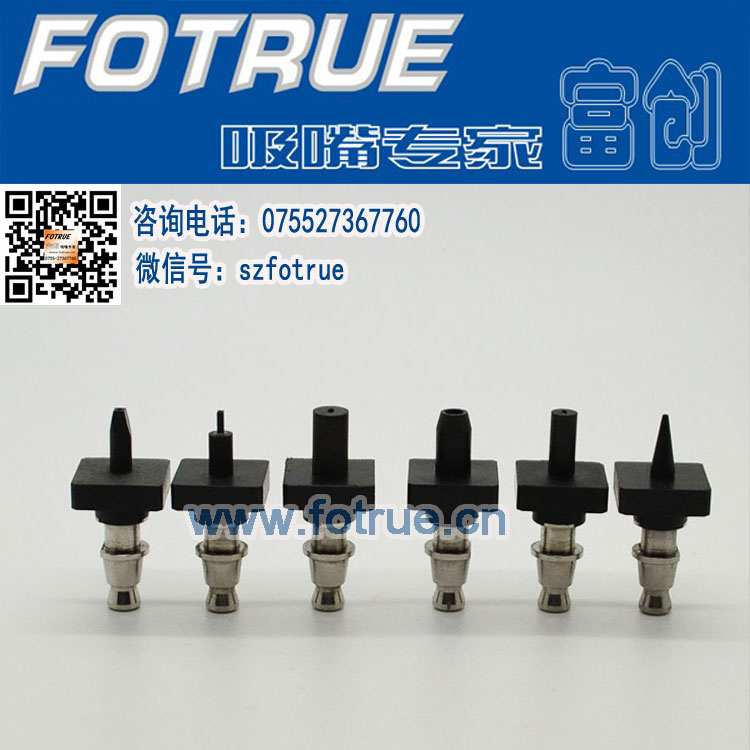

贴片机器件检测系统是贴装精度与贴装正确性的必要保证。分为器件光识别系统与贴片机吸嘴器件姿态检测。
1：光学识别系统是固定安装的一个光学摄像系统，它是在贴装头的旋转过程中经摄像头识别元器件外形轮廓从而光学成像，同时把相对于摄像机的器件中心位置和旋转角度测量并记录下来，传递给传动控制系统，从而进行XY坐标位置偏差与θ角度偏差的补偿，其优点在于精确性与可适用于各种规格形状器件的灵活性。它有反射识别方式以器件电极为识别依据，识别精度不受贴片机吸嘴大小的影响，一般SOP、QFP、BGA、PLCC等器件采用反射识别方式。而透射识别方式是以元件外形为识别依据，识别精度受吸嘴尺寸的影响当吸嘴形大于器件轮廓时。由于光学摄像系统的光源经过一段时间使用之后，光照强度会逐渐下降，因光照强度与固态摄像转换的灰度值成正比，灰度值越大，则数字图像越清晰。
2：整件姿态检测是通过安装在机架上的线性传感器，从贴片机吸嘴器件的横向作高速扫描以检测器件的吸着状态，并准确检测器件的厚度，当部品库内设定的厚度值与实测值超出允许的误差范围时，会出现厚度检测不良，导致部品损耗。因此正确设置部品库内吸嘴器件的数据以及厚度检测控制顺的基准数据是至关重要的，必须经常复测器件的厚度。同时应经常对线性传感器进行清洁，以防止粘附其上的粉尘、杂物、油污等器件的厚度及吸着状态的检测。
